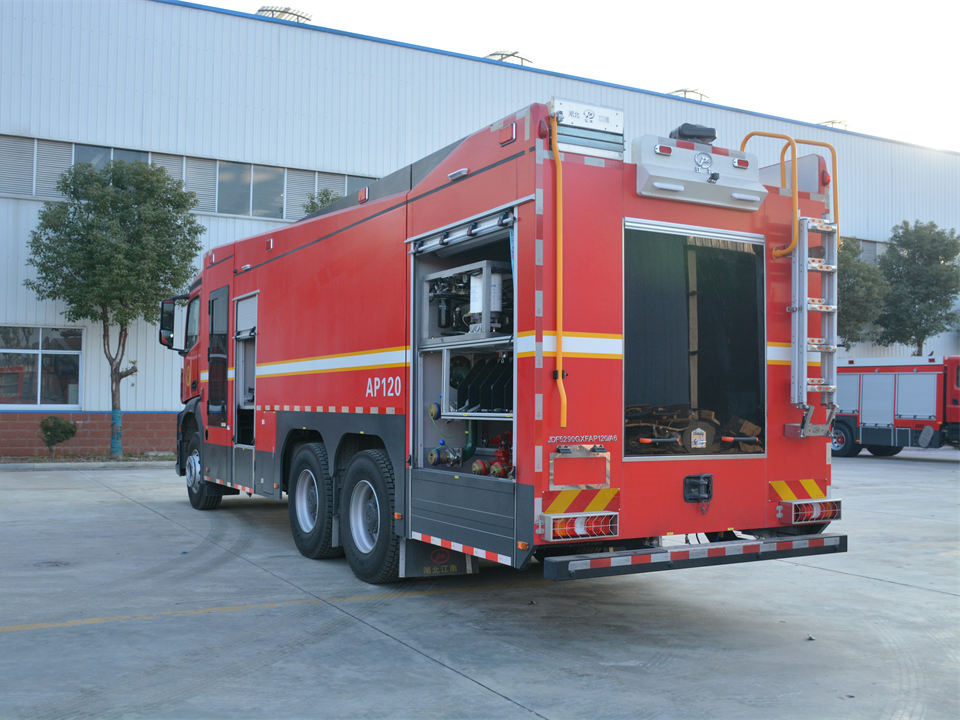

JDF5290GXFAP120/A6型压缩空气泡沫消防车采用奔驰Arocs底盘改装，OM473LA.6-55发动机，580马力，整车由器材箱、罐体和管路几大部分组成，车身布置采用整体框架式结构，前部为器材箱，中部为水罐，罐体两侧为器材箱，后部为泵房，罐体为平行六面体厢式容罐。器材箱采用铝型材连接结构，表面粘贴铝板，罐体采用 304 不锈钢。

产品名称

JDF5290GXFAP120/A6型压缩空气泡沫消防车

总质量

28650(Kg)

外形尺寸mm

10060×2520×3620

整备质量

16100(kg)

驾驶室人数

2+4(人)

接近角/离去角

19/9(°)

前悬/后悬

1500/2710

轴数

2

轴距(mm)

4500+1350

轴荷(Kg)

6400/11125/11125

车速

85 (Km/h)

【底盘技术参数】

底盘型号

OM473LA.6-55

燃料种类

柴油

轮胎规格

315/80R22.5

前轮距

2058(mm)

后轮距

1804/18 (mm)

排放标准

GB17691-2018国Ⅵ

发动机型号

发动机生产企业

排量(ml)

功率(Kw)

D0836LFLBG

15569

426KW

其它

罐体总容积为12.100立方米,水罐容积:9.000立方米,水罐尺寸:2440×2490×1550mm,A类泡沫液罐容积:1.100立方米,A类泡沫液罐尺寸:600×1230×1550mm ,B类泡沫液罐容积:2.000立方米,B类泡沫液罐尺寸:1100×1230×1550mm。整体式侧防护结构,后防护装置材料:Q235,截面尺寸:120×120mm,与车辆连接方式:螺栓连接,后防护离地高度:440mm。EBS生产企业为WABCO,型号为EBS4+。主要专用装置有压缩空气泡沫系统。

专用功能

消防泵：大力公司CB10/80-PSP1250，常压80L/[email protected]；中压：40L/s@1.7MPa

泡沫炮：埃尔克消防装备PLKD10/64-7200EXM型电控泡沫炮，流量66L/S，工作压力1.0Mpa

压缩空气泡沫系统：空气压缩机型号：6型螺杆空气压缩机,额定流量：84L/[email protected],热交换器，利用水泵水冷却,壳牌确能力S32,皮带轮驱动空气压缩机,集成式系统**柜、压缩机、滤清器、仪表板、线束等

发电系统：泽腾 SHT11500 型汽油发电机，额定频率：50HZ，额定功率：10.0KVA，额定电压：220V/380V,额定线电流：15.2A，转速3000rpm,发动机型号：本田GX630。

升降照明系统：YZH2-5.5CA（威尔伯特），功率4×500W LED灯，YZH2-5.5CA型大功率升降照明灯是一种车载式全方位夜间应急照明系统。其光源部分采用大功率LED，具有节能环保、亮度高、穿透性强、使用寿命长、照射范围广等特点。有手动远程操作、自动复位、操作使用方便。可安装在汽车或固定物上。可广泛用于各种夜间作业如消防照明、工程抢修、抗灾抢险、**案现场等应急照明。适合全天候工作。
